Уважаемые партнеры и заказчики.

С 16 июня 2015 г. в процессе смены акционеров компания Alcad S.L. была приобретена компанией BRANTISQUIA S.L. (Испания).

Торговая марка Alcad остается прежней.
ПРОДОЛЖАЕТСЯ выпуск и ОТГРУЗКА продукции по существующиму каталогу ALCAD.

Ничего не изменилось в названиях и моделях продукции Alcad.
Официальные поставки оборудования Alcad в Россию идут по графику.

Спасибо за сотрудничество.

Компания Alcad была основана более 20 лет назад, в 1988 году, в городе Ирун на северо-востоке Испании. Главное направление компании – производство оборудования для приема и распределения телевизионного и спутникового сигнала. В производственной линейке есть все для этого необходимое: головные станции, домовые, квартирные и мачтовые усилители, элементы телевизионной разводки, модуляторы и антенны.

Все оборудование производится только в Испании. А многочисленные копии некоторых позиций лишь говорят о должном качестве выпускаемой техники.

Основные потребители продукции Alcad – это операторы небольших кабельных сетей, владельцы коллективных систем приёма телевидения и установщики индивидуальных систем приема спутникового и эфирного телевидения.

На сегодняшний день компания представляет из себя современное производственное предприятие, которое имеет свыше 16 тысяч квадратных метров производственных площадей, оборудованных по последнему слову техники новейшими SMD линиями и автоматическими системами для настройки параметров выпускаемой продукции.

Конструкторский отдел – один из самых больших отделов в фирме. Он занимает площадь более 1 000 квадратных метров. В нем трудится более 40 высококвалифицированных инженеров. Это мозг, это сердце компании.

Отдел оборудован новейшей аппаратурой. Все это в целом обеспечивает высокое качество продукции – от проектирования до производства. Реализацией продукции занимаются три отдела: первый - на рынок Испании, далее - на европейский рынок и, наконец, во внешние страны. Компания имеет множество филиалов по всему миру и открыта для взаимного сотрудничества. Помимо Международного регистрационного сертификата, оборудование Alcad имеет российский сертификат соответствия.

О новинках компании: Для решения проблем в небольших зонах, находящихся в радиотени, Alcad специально разработал и выпустил на рынок передатчики малой мощности от 2 до 5 Ватт.

Компания также предлагает действующие системы вызова медсестер в больницах, системы контроля за маленькими детьми, так называемые «бейби контроль». Для небольших офисов, гостиниц, санаториев Alcad предлагает готовое решение IP телевидения.

Рекомендуем прочитать:
» Категории продукции компании ALCAD
» Продукция Alcad

Краткий каталог оборудования ALCAD

Краткий каталог оборудования ALCAD

 Скачать краткий каталог оборудования ALCAD - alcad-2010-short-rus.pdf [1.01 Mb]

 Скачать перечень продукции ALCAD 2013 - ALCAD-spisok-produkcii-2013.xlsx

Погода в Анапе

GISMETEO.RU: погода в г. Анапа

Информация для выбора необходимой системы телевидения

Уважаемые застройщики, проектировщики, управляющие компании, владельцы санаториев, гостиниц и частных домовладений.

Чтобы установить или модернизировать любую антенну, рекомендую обратить внимание на некоторые моменты:

- какие сигналы заказчик хотел бы видеть на всех конечных устройствах:

а) эфирное аналоговое ТВ

б) эфирное цифровое ТВ

в) спутниковое ТВ (НТВ-Плюс, МТС, Телекарта и проч.)

- сколько точно будет конечных абонентов на каждом этаже (коттедже, доме)

- с помощью какого оборудования будет производиться просмотр и выбор программ:

а) эфирная цифровая приставка

б) спутниковый приемник выбранного ТВ оператора

в) CI модуль доступа при установке непосредственно в телевизор заказчика

При выборе внешних приставок/ приемников необходимо предусмотреть возможность подключения к 220в и обеспечить место для их установки. Это может быть полочка в имеющейся мебели или настенная полка рядом с телевизором, где есть хорошая вентиляция.

При установке телевизора на настенном кронштейне необходимо предусмотреть возможность поворота кронштейна с телевизором, если это необходимо.

При установке телевизора вплотную к стене нужно обеспечить доступ к разъемам для его подключения.

При скрытой прокладке телевизионный кабель из стены должен выходить в установочной коробке. Это может быть:

а) телевизионная розетка отдельно от электрических розеток

б) телевизионная розетка в блоке с электрическими розетками

Выбор расходных материалов:

1. Одним из основных элементов любой ТВ системы является кабель коаксиальный RG6/RG11 (в зависимости от задачи). Как правило, при выходе кабеля из строя заменить его сложно или невозможно.

Для приема эфирного сигнала подходит кабель с параметрами, заявленными производителем на частоте 800 мГц (эти данные можно получить из декларации соответствия, которые предоставляются по запросу).

Для приема спутникового сигнала необходим кабель с параметрами, заявленными производителем на частоте 2150-2400 мГц.

Кабель белого цвета предназначен для установки внутри помещений.

Кабель черного цвета предназначен для установки на улице.

Кабель серого цвета (не поддерживающий горение) предназначен для любых условий.

При укладке кабеля обратите внимание на соблюдение всех пожеланий производителя.

2. Разъемы RG6/RG11 (в зависимости от задачи) бывают для наружной и внутренней установки.

Каждая марка разъема имеет определенные размеры и маркировки, по которым можно определить, на какой кабель нужно установить данный разъем.

Надежность и долговечность работы любой ТВ системы определяется именно правильным подбором кабеля RG6/RG11 и разъемов к нему.

3. Антенны эфирные:

а) полнодиапазонные с 1 по 60 канал пассивные.

б) полнодиапазонные с 1 по 60 канал активные.

в) антенны ДМВ

При выборе нужно обратить внимание на ветровую нагрузку в месте установки антенны.

4. Антенны спутниковые

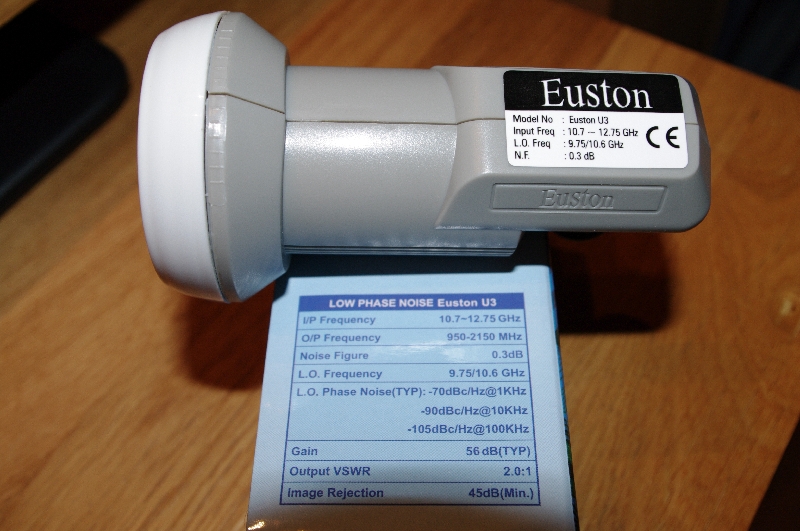

а) антенна 55 см Euston, стеклопластик (для индивидуального приема 36 град., не ржавеет)

б) антенна 70 см Руссат, металл, толщина 0,7 мм ( крепкая антенна для 13, 36, 75 град)

в) антенна 80 см Супрал (в стандартном варианте- установка не выше 4 этажа,

для приема 85 град в индивидуальном приеме, и 36 град- в системе мультисвитчей).

5. Ответвители, делители:

а) эфирные

б) спутниковые

6. Мультисвитчи конечные:

а) 5 входов (одна спутниковая антенна VL,VH, VH,HH + эфирный сигнал - количество выходов от 4 до 16)

б) 9 входов (две спутниковые антенны + эфирный сигнал — количество выходов от 4 до 32, в зависимости от производителя)

Это начальная информация для принятия решения: что смотрим, на сколько точек, какое оборудование используем.

Следующим этапом необходимо решить:

- на какой период времени устанавливается антенна

- планируется ли в будущем подключение к ней дополнительных устройств

- запланированы или нет расходы на антенну при проектировании объекта:

а) при плановом подходе все расходные материалы ставятся по согласованию с заказчиком, качество сигнала — прогнозируемое.

б) при отсутствии планирования — затраты на все позиции самые минимальные, результат — как получится.

- выбор специалистов для расчета и установки антенны и всего сопутствующего оборудования:

а) узкие специалисты по слаботочным системам — хорошо

б) узкие специалисты только по антеннам — высокие шансы на получение достойного результата

в) специалисты, выполняющие все виды работ – как получится

При любом выборе желательно сделать:

- замер входного сигнала (видимо, за отдельную плату)

- предварительный расчет оборудования и предполагаемый уровень сигнала на конечных точках (для аналогового - уровень + сигнал/шум, для цифрового — уровень+ сигнал/шум, MER, BER).

Спутниковый прием в Анапе.

За последние годы количество работающих спутниковых операторов изменилось. Некоторые прекратили свою работу (Платформа HD, Актив ТВ-Рикор, Радуга ТВ). Появились и новые предложения, например, МТС.

На сегодняшний день в восточной позиции 85 градусов работают Телекарта (Континент), сигнал идет в форматах MPEG2 / MPEG4. В разных тарифных планах имеется более 200 каналов в стандартном (SD) и высоком (HD) разрешении.

Для просмотра каналов необходима спутниковая антенна от 80 см в диаметре, универсальный конвертер и спутниковый приемник от оператора с картой доступа. Если телевизор имеет встроенный спутниковый тюнер, то можно использовать модуль доступа CI с картой, или спутниковый приемник, имеющий место для установки модуля CI.

Можно выбрать любое спутниковое оборудование, которое понравится именно Вам.

С позиции 36 градусов можно принять сигнал НТВ-Плюс. Сигнал передается в MPEG2/MPEG 4 и позволяет смотреть каналы в стандартном и высоком разрешении. Возможен просмотр каналов без абонентской оплаты (пакет Стартовый) и большое количество пакетов на любой вкус по выбору абонента.

Для стабильного просмотра каналов данного оператора необходима спутниковая антенна 70 см, конвертер круговой и операторский спутниковый приемник или модуль доступа CI +.

Изменение подписки абонент производит самостоятельно, обратившись в абонентский отдел НТВ-Плюс или через свой личный кабинет.

Для того, чтобы все заработало, оборудование необходимо правильно установить, настроить и зарегистрировать карту доступа. И в этом мы сможем Вам помочь!

Подключение 2 спутниковых приемников НТВ Плюс к одному кабелю.

Когда у абонента возникает необходимость подключить второй спутниковый приемник к уже существующему кабелю (говорим про RG6 , кабель хорошего качества), то такая задача может быть выполнена с помощью устройства Stacker De-Stacker.

На уже имеющуюся настроенную антенну устанавливается конвертер с двумя выходами. От каждого выхода кабели подключаются к устройству, установленному рядом с антенной (Stacker).

На выход данного устройства подключается уже существующий кабель (или устанавливается новый). Длина кабеля может быть до 30 метров.

Таким образом, от спутниковой антенны абонента прокладывается всего лишь ОДИН кабель RG6/RG 11.

Далее в удобном месте в доме устанавливается устройство DE-Stacker (необходимо предусмотреть подключение к 220в). К нему и производится подключение двух спутниковых приемников.

Каждый спутниковый приемник работает независимо в двух поляризациях.

Второй вход/выход устройства работает в диапазоне 47-2150 Мhz, что позволяет передать как эфирный, так и спутниковый сигнал.

Важно: устройство предусматривает наружную установку, не требует специальных знаний и навыков и может быть установлено заказчиком самостоятельно.

Stacker De-Stacker может быть применен в системах коллективной спутниковой и эфирной ТВ-разводки.

Инструкция Stacker De-Stacker (Stacker-De-Stacker.pdf)

Цена — 11 900 руб.

Многорежимный DiseqC переключатель с эфирным входом.

Многорежимный переключатель с эфирным входом DiseqC GD-4111

Переключатель GD-4111 имеет 4 входа для спутниковых антенн и 1 вход для эфирной антенны (актуально в связи с появлением эфирного цифрового ТВ). Корпус устройства предусматривает наружную установку рядом с эфирной и спутниковыми антеннами. Возможно использовать имеющийся кабель, но по нему уже передается 2 сигнала (спутниковый и эфирный).В помещении для разделения сигналов необходимо использовать розетку ТВ-САТ или простейший спутниковый делитель.

Инструкция DiSEqC Gecen (Manual-DiSEqC-Gecen.doc)

Цена — 750 руб.

МТС ТВ

Модуль доступа МТС ТВ, для просмотра HD каналов и каналов в стандартном качестве на современных телевизорах.

Подписка на 1 мес или 12 мес.

Возможно подключение доп. пакетов за дополнительную оплату.

Прием возможен на антенну 70 см, спутник 75 град. восточное направление.

Модуль для просмотра Телекарты HD

Стоимость модуля с картой - 5 000 руб. (пакет Стандарт на 12 мес).

НТВ Плюс на современных телевизорах

Модуль доступа для просмотра каналов НТВ-Плюс на телевизорах со встроенным спутниковый приемником, предусматривающих установку модуля (CI +) с картой НТВ-Плюс.

Примечание: чтобы модуль CI + работал правильно, необходимо произвести настройку телевизора самостоятельно или вызвать специалиста.

Стоимость модуля (CI +) с картой НТВ Плюс ­ 4 350 руб.

Спутниковый приемник Opentech 1740 скартой НТВ Плюс:

Спутниковый приемник Opentech 1740 c картой 184 руб - 4 990 руб.

Спутниковый приемник Opentech 1740 с картой 985 руб - 5 790 руб.

Эфирное цифровое ТВ в Анапе

6 августа 2012 г. - начало тестового сигнала в формате DVB-T2. Трансляция осуществляется на 29 канале.

Замер сигнала DVB-T2, производился измерителем уровня сигналов Prodig HD+.

С 24 октября 2012 г. изменились условия приема эфирного приема на 29 канале.

Для более стабильного приема эфирного цифрового сигнала, необходимо исключить возможность приема антенной сигнала с Новороссийского передающего центра.

30 июля 2013 г. Для уверенного приема эфирного цифрового сигнала DVB-T2 в городе Анапа необходимо направить приемные эфирные антенны на телевышку города Новороссийска.

Сигнал с передатчика в Анапе работает в направлении п.Сукко.

Принимается 10 ТВ каналов (Первый, Матч ТВ, НТВ, Пятый канал, Россия Культура, Карусель, ОТР, ТВЦ, Россия 1, Россия 24) и 3 радио (Радио Маяк, Радио Вести ФМ, Радио России).

29 декабря 2014 г. с Новороссийского передающего центра включен второй мультиплекс:

10 каналов (Рен ТВ, Спас, СТС, Домашний, ТВ 3, «Пятница!», Звезда, Мир, ТНТ, Муз ТВ).

Трансляция осуществляется на 53 канале.

Прием возможен на эфирную антенну и цифровой приемник, работающий в формате DVB-T2.

Приемные эфирные антенны

Для приема эфирного ТВ сигнала (аналог или DVB-T2) потребуется антенна.

Приемные антенны могут быть комнатными и наружными.

При прямой видимости передающей вышки можно использовать комнатные антенны, однако на практике в г. Анапа применяют их редко.

Большей популярностью пользуются антенны наружные (пассивные или активные).

Пассивные антенны могут быть разной длины и с разным количеством элементов, это напрямую зависит от уровня сигнала, который поступит в ТВ кабель.

В антеннах может быть установлен ТВ усилитель, который получает питание (+5, +12, +24в) по коаксиальному кабелю. Такая антенна называется активной и может комплектоваться блоком питания.

Производители используют разные материалы, и от этого зависит конечная стоимость антенны.

Производители, имеющие собственные конструкторские бюро и измерительные лаборатории, как правило прикладывают паспорт с характеристиками и диаграммой работы антенны.

Такая информация оказывается полезной при подборе оборудования для конкретной задачи.

Паспорта с характеристиками и диаграммой работы антенн Alcad MX 076 и Alcad NEO 086.

Прием телевизионного сигнала в Анапе.

Прием ТВ сигнала возможен с двух основных передающих центров: Анапа и Новороссийск.

Каналы, вещающие из Анапы:

21 - НТВ, 28 - СТС, 32 - ОРТ, 39 - Домашний, 49 - Рен ТВ.

Каналы,работающие из Новороссийска:

3 - ОРТ, 11 - Россия, 26 - НТК, 31 - ТВЦ, 43 - НТВ, 50 - Петербург, 52 - ТНТ.

При приеме на одну или несколько антенн возможно появление различных помех из-за довольно своеобразного частотного плана. Так, при повышении температуры в летние месяцы наблюдается прохождение каналов из Турции, которые очень сильно осложняют прием российских передач.

С соседней Украины принимаются каналы 12, 25, 30, 40. Прием их нестабилен и очень зависит от погодных условий и времени года.

Также есть довольно большое количество объектов, занимающих определенные частоты и усложняющих прием телевизионного сигнала.

Для установки эфирных антенн в каждом конкретном случае необходимо сделать замер входного сигнала и на его основании произвести подбор оборудования конкретно для этого места.

Оборудование, как активное, так и пассивное, имеет различное назначение и позволяет решить любую задачу в частном доме или крупном пансионате.

Возможно осуществить расчет и подбор материалов под конкретную задачу и бюджет, выделенный на эти цели. Надежность и качество создаваемой системы ТВ напрямую зависит от качества используемых материалов, разъемов и правильной установки всех элементов.

Прием эфирного сигнала г.Анапа (часть 2).

Фильтры Alcad FR-413/FR-015 и замеры

В последнее время увеличилось количество посторонних сигналов, мешающих работе эфирных приемных телевизионных антенн. Одна из помех на частоте 466 МГц с высоким уровнем иногда выше, чем полезный сигнал канала НТВ (21 канал).

Для уменьшения помехи 466 МГц и приема канала 21 - НТВ возможно применение режекторного фильтра Alcad FR-413. Он имеет 4 регулировки и требует настройки на частоту, нужную установщику.

Для полного исключения помехи 466 МГц возможно применение фильтра Alcad FR-015.

Он уменьшает помеху на частоте 466 МГц, что актуально для антенн, принимающих сигнал с передатчиков Анапа и Новороссийск.
